Phần mềm vẽ sơ đồ thửa đất online và chức năng tìm kiếm thông tin thửa đất

{tocify} $title = {Mục lục bài viết}

    Ngày nay Hệ thống thông tin địa lý (GIS – Geographic Information System) đã lớn mạnh, nó được áp dụng vào rất đa dạng ngành và lĩnh vực khác nhau như trong quân sự, dự đoán thời tiết, bản đồ chọn đường đi, bản đồ địa chất, khoáng sản, vẽ sơ đồ thửa đất trong bất động sản… Cùng với sự lớn mạng của hệ thống internet toàn cầu và phần cứng máy tính, GIS đã vững mạnh kỹ thuật cho phép san sẻ những thông tin qua mạng, người sử 14 dụng ở khắp toàn bộ nơi trên thế giới đều sở hữu thể dùng các vận dụng này phê chuẩn internet. Vì vậy mà áp dụng WebGIS đã xây dựng thương hiệu là xu thế tất yếu của tương lai

  WebGIS cung cấp khá nhiều chức năng khai thác thông tin cơ bản như quản lý người dùng, cung cấp một số những công cụ tương tác trên bản đồ như: tra cứu, tìm kiếm thông tin trên bản đồ. Dù vậy, những công cụ này còn rất hạn chế về cách thiết kế giao diện, hình ảnh bản đồ không được sắc nét sinh động. Có những WebGIS có rất nhiều các layer chứa các lớp thông tin của bản đồ nhưng lại không khai thác sử dụng dẫn đến các lớp thông tin vừa cồng kềnh, làm tốc độ tải dữ liệu bị chậm không đem lại trải nghiệm cho người dùng.

    Tại Việt Nam dù các hãng GIS nổi tiếng trên thế giới như ESRI, Intergraph, MapInfo đã vào thị trường trong nước từ khá lâu nhưng số lượng ứng dụng WebGIS trên Internet có được lại khá ít, chưa mang lại hiệu quả như mong muốn. Hiện nay, công nghệ GIS vẫn còn ở dạng tiềm năng chưa phát triển nhiều ở Việt Nam. Các lập trình viên webgis cũng chưa nhiều ở Việt Nam. Do đó chung tôi mong muốn phát triển và đẩy mạnh hơn về lĩnh vực gis tại Việt Nam

Dưới đây là một ví dụ về Phần mềm vẽ sơ đồ thửa đất online tích hợp chức năng tìm kiếm thông tin thửa đất cho các lĩnh vực như bất động sản, địa chính, tài nguyên môi trường....

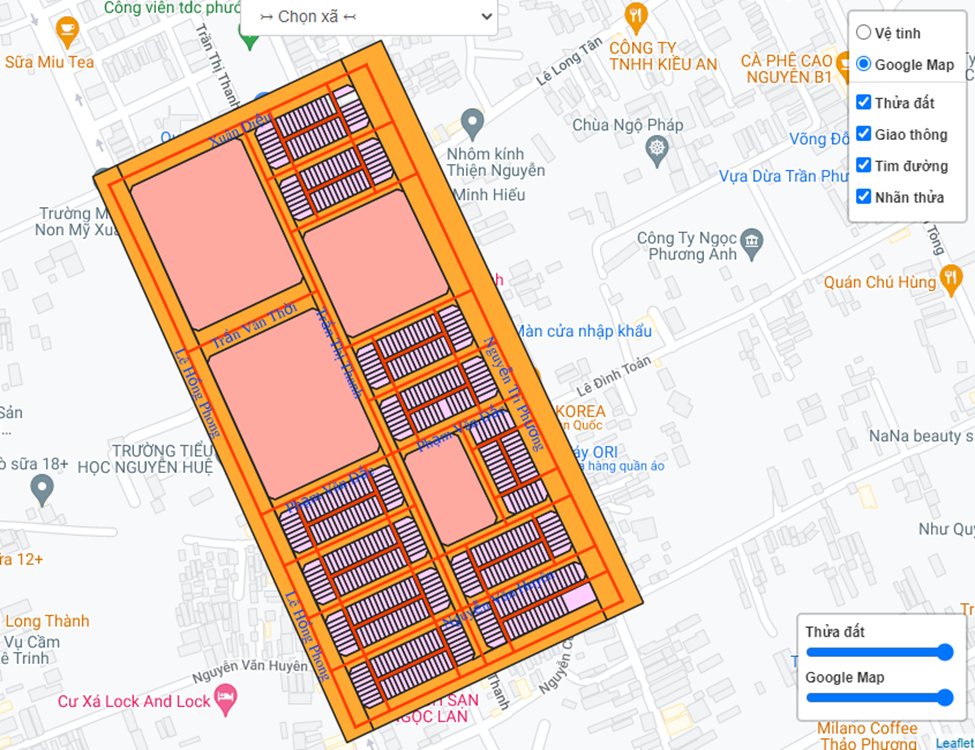

 Giao diện chung của webgis trên trình duyệt

1. Hiển thị thông tin vị trí các thửa đất

Giao diện gis hiển thị thông tin thửa đất

Khi click vào từng thửa đất (lớp polygon) sẽ hiện ra các thông tin sau (phần này khách hàng cung cấp dữ liệu chi tiết cho từng thửa đất (id, số thửa, thông tin polygon, tên thửa đất, thông tin chi tiết popup…)

Giao diện web gis hiển thị khi click vào từng thửa đất

2. Nút tìm kiếm webgis

Nút tìm kiếm webgis với nhiều tùy chọn khác nhau

Hiển thị kết quả khi tìm kiếm trên webgis

- Tương ứng với các thửa được đăng lên hoặc nhập sẵn csdl sẽ tạo ra form tìm kiếm như bên dưới, cho phép người dung tìm theo tọa độ, số thửa

- Phần tìm kiếm sẽ tự động gợi ý theo keyword đã nhập từ cơ sở dữ liệu

- Bản đồ tự zoom đến vị trí khi người dung chọn 1 thửa đất ở phần tìm kiếm

3. Chức năng lựa chọn xã hoặc vùng trên nền gis

Khi lựa chọn map sẽ tự zoom đến xã tương ứng và hiển thị lớp ranh giới xã

4. Các công cụ thao tác trên webgis

Công cụ đo đạc trên bản đồ, zoom in, zoom out, tìm kiếm

Công cụ đo khoảng cách các thửa đất

5. Giải thích hoạt động của hệ thống gis trên

Hệ thống WebGIS là một chuỗi liên kết các ứng dụng phần mềm xử lý dữ liệu để đưa đến người sử dụng quản lý và khai thác thông tin. Vì vậy để thực hiện triển khai hệ thống đi vào sử dụng cần thực hiện từng bước thiết lập xử lý các hoạt động trên hệ thống. Các bước triển khai được mô tả như bên dưới

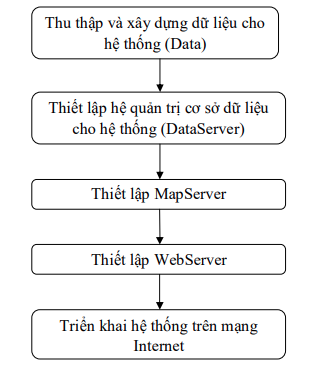

Sơ đồ phương án triển khai hệ thống WebGIS

a. Thu thập và xây dựng dữ liệu cho hệ thống (Data)

 Hệ thống được thiết kế để quản lý thông tin quy hoạch sử dụng đất, do đó các dữ liệu cần thu thập để xây dựng dữ liệu cho hệ thống là các tài liệu liên quan trực tiếp đến vấn đề này, bao gồm các dữ liệu bản đồ quy hoạch sử dụng đất, bản đồ hiện trạng, bản đồ hành chính, các loại bản đồ chuyên đề khác,… Có thể thêm các dữ liệu ảnh như ảnh vệ tinh, ảnh bay chụp về khu vực quy hoạch. Các dữ liệu bản đồ sẽ được chuẩn hóa các nội dung cho phù hợp với yêu cầu đặt ra đối với hệ thống và chuẩn hóa về định dạng lưu trữ thông tin (dạng shapefile) cho phù hợp với cơ sở dữ liệu và quy định của MapServer. Các dữ liệu sau khi chuẩn hóa sẽ được cập nhật vào cơ sở dữ liệu của hệ thống.

b. Thiết lập hệ quản trị cơ sở dữ liệu cho hệ thống (DataServer)

Thiết lập hệ quản trị cơ sở dữ liệu cho hệ thống là rất cần thiết cho việc quản lý một lượng rất lớn dữ liệu với những thông tin không gian và thông tin thuộc tính. Hệ quản trị dữ liệu đảm bảo cho dữ liệu của hệ thống được duy trì và khai thác hợp lý, hiệu quả khi sử dụng.

c. Thiết lập MapServer:

Đối với việc thiết lập MapServer để liên kết cơ sở dữ liệu lấy thông tin truyền tải lên webside, hệ thống cần cài đặt các ứng dụng MS4W và pMapper. Đây cũng là các phần mềm mã nguồn mở, được miễn phí sử dụng nên cũng có thể tải về từ mạng Internet. Các ứng dụng này luôn được nâng cấp nên có nhiều phiên bản mới, cần lưu ý là những phiên bản pMapper quá cũ sẽ không chạy được trên phiên bản mới của MapServer.

d. Thiết lập WebServer

     WebServer (máy phục vụ Web): là máy tính mà trên đó cài đặt phần mềm phục vụ Web, đôi khi người ta cũng gọi chính phần mềm đó là WebServer. Tất cả các WebServer đều hiểu và chạy được các file *.htm và *.html, tuy nhiên mỗi Web Server lại phục vụ một số kiểu file chuyên biệt chẳng hạn như IIS của Microsoft dành cho *.asp, *.aspx...; Apache dành cho *.php Máy WebServer là máy chủ có dung lượng lớn, tốc độ cao, được dùng để lưu trữ thông tin như một ngân hàng dữ liệu, chứa những website đã được thiết kế cùng với những thông tin liên quan khác (các mã Script, các chương trình, và các file Multimedia). Tất cả các Web Server đều có một địa chỉ IP (IP Address) hoặc cũng 50 có thể có một Domain Name (tên miền). Bất kỳ một máy tính nào cũng có thể trở thành một WebServer bởi việc cài đặt lên nó một chương trình phần mềm Server Software và sau đó kết nối vào Internet. Server phải hoạt động liên tục để phục vụ cho việc cung cấp thông tin trực tuyến. Vị trí đặt server đóng vai trò quan trọng trong chất lượng và tốc độ lưu chuyển thông tin từ server và máy tính truy cập. e. Triển khai hệ thống trên mạng Internet: Đây là việc khai thác, sử dụng hệ thống trên mạng Internet. Các máy khách sẽ được truy cập vào hệ thống thông qua mạng Internet để sử dụng. Có thể dùng những trình duyệt Internet phổ biến hiện nay như Internet Explore, Firefox hay Google Chrome để truy cập hệ thống

Về mặt công nghệ có thể tham khảo thêm 2 bài sau để hiểu hơn về cách xây dựng hệ thống gis

1. Cấu trúc của hệ thống WebGIS bằng công nghệ GeoServer
2. Sử dụng Google Maps API trong thiết kế web gis

Kết luận

     Trên đây openwebgis.net đã giới thiệu hệ thống webgis vẽ sơ đồ thửa đất với 2 chức năng chính. Đầu tiên là chức năng khai thác thông tin, với chức năng này sẽ cho phép người dùng khai thác thông tin trực tiếp từ các bản đồ, layer , tra cứu  thông tin trong các bản đồ chuyên đề.

   Ngoài ra,  chúng tôi còn xây dựng chức năng quản trị dịch vụ là toàn bộ chức năng quản lý của hệ thống. Người dùng có thể quản lý các dịch vụ bản đồ, quản lý các máy chủ, quản lý nhật ký hệ thống, quản lý và phân quyền người dùng.  Mục đích chính của khối chức năng này là cung cấp các dịch vụ bản đồ cho khối chức năng khai thác thông tin. Các thông tin bản đồ của hệ thống khá phong phú, liên tục được cập nhật....
